Harmony XB4 sind die Komplettgeräte aus Metall für den 22-mm-Einbau: Drucktaster flach oder vorstehend, Leuchtdrucktaster und Leuchtmelder mit LED, Not-Halt-Pilztaster, Wahl- und Schlüsselschalter. Wählen Sie Funktion und Farbe – jede Karte zeigt die komplette Artikelnummer mit Kontaktbestückung, Preis und Lieferzeit.
Klicken Sie die Werte an – die Liste zeigt sofort die passenden Artikelnummern. Nochmal klicken hebt die Auswahl auf.
Es werden 24 von 249 Artikeln gezeigt – grenzen Sie mit den Filtern ein oder öffnen Sie alle im Shop.
WissenKomplettgeräte XB4 gegenüber Einzelteilen ZB4, Farbcodes nach IEC 60073 und LED-Spannungen.
XB4B-Artikel sind fertige Geräte: Betätiger, Befestigungsflansch und Kontaktblock in einer Nummer, z. B. XB4BA31 (grüner Drucktaster, 1 Schließer) oder XB4BW34B5 (roter Leuchtdrucktaster, LED 24 V, 1S+1Ö). Wer Farben, Kontakte und Beschriftung frei kombinieren will, nimmt den ZB4-Baukasten: Betätiger ZB4B… plus Kontaktblock ZB4BZ… plus LED-Modul ZBV… Beide Systeme sind mechanisch identisch; XB4 spart Montagezeit, ZB4 Lagerhaltung.
IEC 60073 legt fest: Rot für Aus/Not-Halt, Grün für Ein/Start, Gelb für Eingriff bei abnormalem Zustand, Blau für zwingende Handlung (Rückstellen), Weiß, Grau und Schwarz ohne feste Bedeutung. Not-Halt-Taster (XB4BS8…) sind rot mit gelbem Hintergrund, rastend mit Drehentriegelung (XB4BS8445 = 1 Öffner, XB4BS8444 = 2 Öffner) und erfüllen ISO 13850.
Die Kennziffer nach der Farbe gibt den Kontakt an: 1 = 1 Schließer, 2 = 1 Öffner, 5 = 1 Schließer + 1 Öffner. Beschriftete Kalotten (I, O, Pfeile) tragen eine vierstellige Kennung wie XB4BA3311.

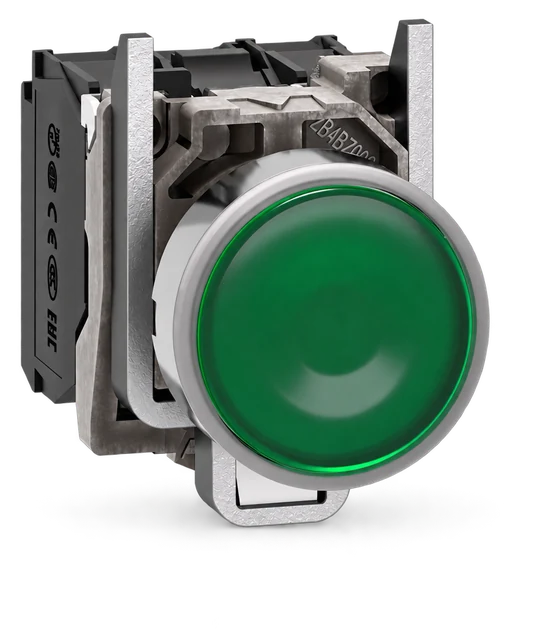

Bei Leuchtdrucktastern (XB4BW…) und Leuchtmeldern (XB4BV…) steht der Buchstabe vor der Farbziffer für die Spannung der integrierten LED: B = 24 V AC/DC, G = 110–120 V AC, M = 230–240 V AC. Die Variante 6 (XB4BV63) hat statt LED eine BA9s-Fassung für Glühlampen. Die LED-Module sind universell und erreichen 100.000 Stunden Lebensdauer – Nachrüstung auf LED lohnt sich bei jedem Pult.
Ja. Beide haben Ø 22,5 mm Einbaudurchmesser. XB4 ist die Metallausführung (verchromter Zinkdruckguss), XB5 die Kunststoffausführung für Kostensensitive Anwendungen; Kontaktblöcke und LED-Module sind untereinander tauschbar.
Die Pilzdrucktaster XB4BS8… mit Drehentriegelung (XB4BS8445 mit 1 Öffner, XB4BS8444 mit 2 Öffnern) und die Schlüsselentriegelung XB4BS9… sind Not-Halt-Geräte im Sinne der Norm.
Ja, an jedes XB4-Gerät lassen sich weitere ZBE-Kontaktblöcke (ZBE101 Schließer, ZBE102 Öffner) anrasten – bis zu drei nebeneinander, bei Leuchtdrucktastern zwei plus LED-Modul.
Ja, alle Artikel werden unter der vollständigen Schneider-Electric-Artikelnummer geführt; GTIN und Datenblatt stehen auf der Produktseite. Beim Ersatz die komplette Nummer einschließlich Kontakt- und LED-Kennung vergleichen.
Wir beschaffen auch Varianten, die noch nicht gelistet sind, und kalkulieren Projektmengen – Antwort in der Regel am selben Werktag.
