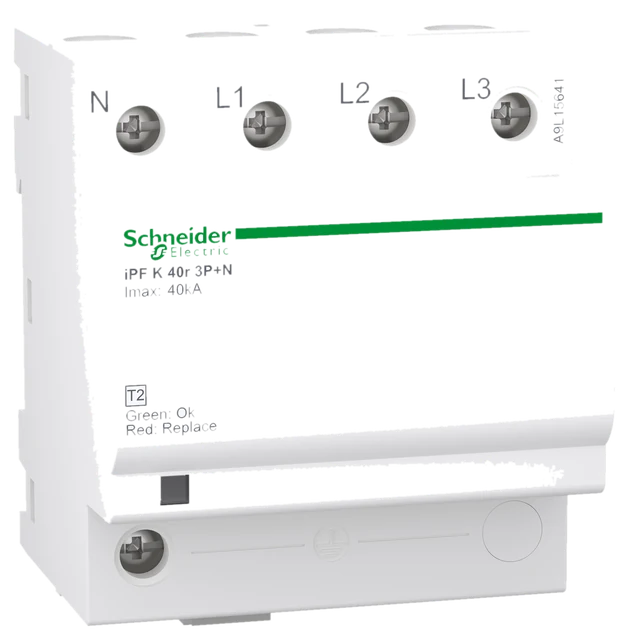

Überspannungsschutz ist seit der DIN VDE 0100-443/-534 für neue Gebäude Pflicht. Acti9 iPRD ist die modulare Ableiterfamilie von Schneider Electric für den Reihenverteiler: Kombiableiter iPRD1 12.5r (Typ 1+2) für den Hauptverteiler mit Blitzschutzanlage, Typ-2-Ableiter iPRD 20/40/65 für Haupt- und Unterverteilungen, Typ-3-Ableiter iPRD 8 nahe am Endgerät – mit steckbaren Schutzmodulen, Zustandsanzeige und auf Wunsch Fernmeldekontakt (Kennung r). Wählen Sie Schutzklasse und Polzahl – der Finder zeigt die Artikelnummer mit Preis und Lieferzeit.
Klicken Sie die Werte an – die Liste zeigt sofort die passenden Artikelnummern. Nochmal klicken hebt die Auswahl auf.
Es werden 24 von 75 Artikeln gezeigt – alle 75 anzeigen, mit den Filtern eingrenzen oder die Artikelnummer oben eintippen.
WissenTyp 1, 2 oder 3, TN-S oder TT, mit oder ohne Fernmeldung – und wann das Schutzmodul getauscht werden muss.
Typ 1 (Blitzstromableiter) sitzt am Gebäudeeintritt, wenn eine äußere Blitzschutzanlage vorhanden ist oder die Einspeisung über eine Freileitung erfolgt; er leitet Blitzteilströme (Iimp 12,5 kA je Pol) ab. iPRD1 12.5r vereint Typ 1 und Typ 2 in einem Gerät. Typ 2 (Überspannungsableiter) ist der Standard in jeder Hauptverteilung und in Unterverteilungen mit mehr als 10 m Leitungslänge zur vorigen Stufe; Imax 40 kA ist die übliche Auslegung, 65 kA für exponierte Lagen, 20 kA für kleine Unterverteilungen. Typ 3 (iPRD 8) schützt empfindliche Endgeräte direkt im Verteiler vor Ort. Die Polzahl richtet sich nach dem Netzsystem: 3P+N für TN-S und TT (Schaltung 3+1 mit Funkenstrecke zum PE), 4P für TN-S, 1P+N für Wechselstromverteilungen.
A9L + Reihe + Polzahl + Ausführung: A9L40300 ist der iPRD40 Typ 2 dreipolig ohne, A9L40301 derselbe mit Fernmeldekontakt (r); A9L40500 ist die 1P+N-Ausführung. A9L16482 ist der Kombiableiter iPRD1 12.5r 3P+N mit Fernmeldekontakt. A9L08… bezeichnet iPRD8 (Typ 3), A9L65… iPRD65, A9L20… iPRD20. Ersatzschutzmodule tragen eigene Nummern (A9L16…/A9L2F…) und sind nach Reihe und Modultyp (L-N oder N-PE) zu wählen.
Jeder Ableiter braucht eine Vorsicherung oder einen Leitungsschutzschalter als Abtrennvorrichtung, wenn die Vorsicherung der Anlage größer ist als vom Hersteller zugelassen (iPRD40: 50 A gG, mit iC60 C 50 A als Alternative); iQuick PRD bringt diese Abtrennung bereits integriert mit. Die Schutzmodule zeigen über ein Fenster ihren Zustand – rot bedeutet verbraucht, das Modul wird ohne Werkzeug gezogen und durch ein Ersatzmodul gleicher Kennung ersetzt. Der Fernmeldekontakt (Wechsler) meldet den Modulzustand an eine Störmeldung oder Gebäudeleittechnik – in gewerblichen Anlagen dringend zu empfehlen, damit ein verbrauchter Ableiter nicht unbemerkt bleibt.
Ja. Für Neubauten und wesentliche Erweiterungen ist ein Typ-2-Ableiter im Hauptverteiler nach DIN VDE 0100-443 Pflicht; mit äußerem Blitzschutz oder Freileitungseinspeisung ein Kombiableiter Typ 1+2.
3P+N (Schaltung 3+1) für TT- und TN-S-Netze: drei Varistoren gegen N und eine Funkenstrecke N–PE. 4P (Schaltung 4+0) nur in TN-S-Netzen. Im Zweifel 3P+N – sie ist in beiden Netzformen zulässig.
Wenn die Zustandsanzeige rot zeigt oder der Fernmeldekontakt meldet. Das Modul wird gezogen und durch ein Ersatzmodul derselben Reihe und Kennung ersetzt; Verdrahtung und Sockel bleiben.
