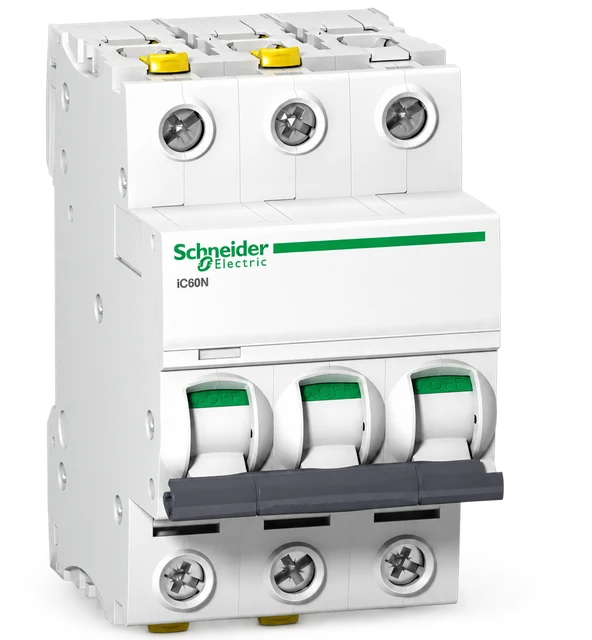

Acti9 iC60 ist die Leitungsschutzschalter-Reihe für Industrie- und Gebäudeverteiler: 1- bis 4-polig, 0,5–63 A, Charakteristik B, C, D, K, Z oder MA, Kurzschlussfestigkeit 6 kA (iC60N), 10 kA (iC60H) bis 100 kA (iC60L). Wählen Sie Charakteristik, Polzahl und Nennstrom – die Liste zeigt die passende A9F-Nummer mit Preis und Lieferzeit.
Klicken Sie die Werte an – die Liste zeigt sofort die passenden Artikelnummern. Nochmal klicken hebt die Auswahl auf.
Es werden 24 von 566 Artikeln gezeigt – grenzen Sie mit den Filtern ein oder öffnen Sie alle im Shop.
WissenBaureihen N/H/L, Auslösecharakteristiken und die Codierung der A9F-Nummer.
A9F + Baureihe/Charakteristik + Polzahl + Nennstrom: A9F04216 ist ein iC60N mit C-Charakteristik (04), 2-polig (2), 16 A (16); A9F07316 der gleiche Schalter als iC60H mit 10 kA. Die ersten beiden Ziffern kodieren Baureihe und Kurve: 03/04/05 = iC60N B/C/D, 06/07/08 = iC60H B/C/D, 93/94/95 = iC60L B/C/K, 92 = iC60L Z, 90 = iC60L MA (Motorschutz ohne thermische Auslösung). Die Polziffer 6 steht für 1P+N, 7 für 3P+N – der Neutralleiter wird geschaltet, aber nicht geschützt.
B (3–5 × In) für Steckdosen- und Beleuchtungsstromkreise in Gebäuden, C (5–10 × In) der Standard für Industrie und Geräte mit Einschaltstrom, D (10–20 × In) für Transformatoren und Motoren mit hohem Anlaufstrom. K (8–14 × In) kombiniert Motorschutz mit engem thermischen Fenster, Z (2–3 × In) schützt Halbleiter und Messkreise. Die Kurve muss zur Selektivität mit dem vorgeschalteten Schutzorgan passen – die Selektivitätstabellen von Schneider Electric gelten für die Kombination iC60 hinter Compact NSX.
iC60N (6 kA nach IEC 60898-1, 10 kA nach IEC 60947-2) reicht für Unterverteilungen, iC60H (10/15 kA) für Hauptverteilungen und Maschinen nahe am Transformator, iC60L (15–100 kA je nach Nennstrom) für Industrieanlagen mit hoher Kurzschlussleistung. Alle drei haben dieselbe Baubreite (9 mm je Pol im Modul 18 mm), Vigi-FI-Blöcke (A9V) und Hilfskontakte (A9A26924 iOF) lassen sich anrasten.
Beide sind 2-polige 16-A-Schalter mit C-Charakteristik. 04 = iC60N mit 6 kA Kurzschlussfestigkeit, 07 = iC60H mit 10 kA. Bei unbekannter Kurzschlussleistung ist iC60H die sichere Wahl.
Ja, die Vigi-iC60-Blöcke A9V… (30 mA, 300 mA, Typ A/AC/SI) werden seitlich an den iC60 angerastet und ergeben einen FI/LS-Schalter. Polzahl und Nennstrom des Blocks müssen zum Schalter passen.
Ein geschützter Außenleiter plus geschalteter, aber ungeschützter Neutralleiter in einer Baubreite von 18 mm – für Endstromkreise in TN-S-Netzen, in denen der N mit getrennt werden soll.
Ja, alle A9F-Artikel stammen aus dem offiziellen Schneider-Electric-Vertrieb; Datenblatt, GTIN und Zulassungen (VDE, CE) stehen auf der Produktseite.
Wir beschaffen auch Varianten, die noch nicht gelistet sind, und kalkulieren Projektmengen – Antwort in der Regel am selben Werktag.
