Fächerscheiben DIN 6798 und Zahnscheiben DIN 6797 sichern Schraubverbindungen durch Formschluss: Die schräg gestellten Zähne graben sich in Kopf und Bauteil ein, verhindern das Losdrehen bei Vibration und durchdringen Lack und Oxidschichten – deshalb sind sie in der Elektrotechnik die Standardscheibe für Schutzleiter- und Masseanschlüsse. Form A ist außengezahnt, Form J innengezahnt (unter Köpfen, bei denen die Zähne nicht sichtbar sein sollen), Form V die Senkscheibe für 90°-Senkschrauben. Reyher liefert beide Normen von M2 bis M30 aus Federstahl blank oder galvanisch verzinkt, aus rostfreiem Federstahl 1.4310, A4 und Bronze. Wählen Sie die Gewindegröße.
Klicken Sie die Werte an – die Liste zeigt sofort die passenden Artikelnummern. Nochmal klicken hebt die Auswahl auf.
Es werden 24 von 332 Artikeln gezeigt – alle 332 anzeigen, mit den Filtern eingrenzen oder die Artikelnummer oben eintippen.
WissenAußen-, innengezahnt oder Senkform, Fächer- gegen Zahnscheibe, Masseverbindung in der Elektrotechnik und die Grenzen als Losdrehsicherung.

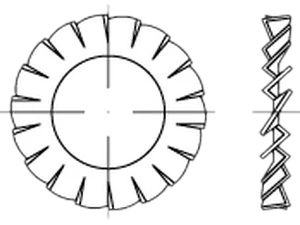

Die Fächerscheibe DIN 6798 hat viele feine, radiale Zähne, die über den Umfang verdreht sind – sie federt leicht und greift auf der ganzen Fläche. Die Zahnscheibe DIN 6797 hat weniger, kräftigere Zähne mit größerer Eindringtiefe und ist die stärkere Verdrehsicherung auf weichem Material und Guss. Beide Normen sind zurückgezogen, aber im Gerätebau, in der Elektrotechnik und im Fahrzeugbau weiter gebräuchlich; der Finder zeigt Norm und Form als eigene Merkmale.
Außengezahnt (A) ist die Standardform unter Sechskantköpfen und Muttern; innengezahnt (J) sitzt unter kleinen Köpfen und Linsenköpfen, bei denen außen liegende Zähne überstehen würden, und wirkt dezenter; die Senkform (V) passt unter 90°-Senkschrauben und sichert dort, wo eine flache Scheibe nicht hingeht. Zähne hinterlassen Spuren – auf Sichtflächen und lackierten Teilen die Zähne nach innen oder eine andere Sicherung wählen.
Für Schutzleiteranschlüsse schreibt die Elektrotechnik eine Scheibe vor, welche die Oxid- oder Lackschicht durchdringt – die Zahnscheibe erfüllt das und stellt einen definierten Übergangswiderstand her; Federstahl verzinkt ist hier der Standard, Bronze für unmagnetische und seewasserfeste Anlagen. Rostfreier Federstahl 1.4310 und A4 für Außenbereich und Chemie, zu Edelstahlschrauben passend wegen Kontaktkorrosion. Wie Federringe sichern Zahnscheiben hochfeste, voll vorgespannte Verbindungen nicht – dort Keilsicherungsscheiben oder Klemmteilmuttern einsetzen.
Zahnscheibe DIN 6797 A 6,4 oder Fächerscheibe DIN 6798 A 6,4 aus Federstahl verzinkt – im Finder unter M6; unter Linsenköpfen die innengezahnte Form J.
Nein – die Zähne sind nach dem ersten Anziehen plattgedrückt und greifen nicht mehr. Bei jeder Demontage ersetzen.
