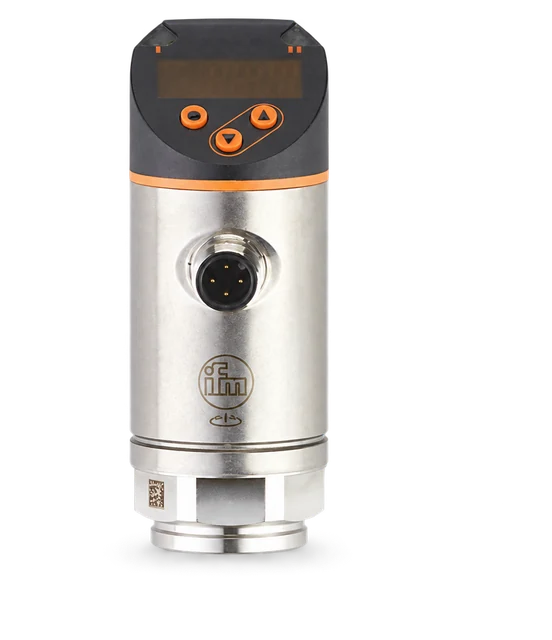

Der PN7 ist ifms elektronischer Druckschalter mit gut ablesbarem Display, zwei frei programmierbaren Schaltausgängen und IO-Link: Er überwacht Hydraulik, Pneumatik, Kühlkreisläufe und Vakuum von −1 bis 600 bar und ersetzt mechanische Druckschalter samt Manometer. Prozessanschluss G 1/4 innen oder außen, 1/4" NPT oder 7/16"-20 UNF, Edelstahl-Messzelle, IP65/IP67, −25 bis +80 °C. Wählen Sie unten Messbereich und Gewinde – die Liste zeigt die passende PN7-Nummer mit Preis und Lieferzeit.
Klicken Sie die Werte an – die Liste zeigt sofort die passenden Artikelnummern. Nochmal klicken hebt die Auswahl auf.
Es werden 24 von 49 Artikeln gezeigt – grenzen Sie mit den Filtern ein oder öffnen Sie alle im Shop.
WissenMessbereich richtig wählen, G 1/4 innen oder außen, Schaltausgang und IO-Link – kompakt erklärt.
Der Betriebsdruck sollte im mittleren Drittel des Messbereichs liegen – so bleibt die Auflösung des Displays nutzbar und Druckspitzen zerstören die Messzelle nicht. Für Pneumatik (6–10 bar) passt der Bereich −1…10 bar oder 0…10 bar, für Hydraulik-Niederdruck 0…25 oder 0…40 bar, für Arbeitsdruck 0…250 oder 0…400 bar, für Prüfstände bis 0…600 bar. Die Bereiche mit −1 bar messen zusätzlich Vakuum, etwa an Saugreifern und Verpackungsmaschinen; der Überlastdruck liegt beim PN7 typischerweise beim Zwei- bis Vierfachen des Endwerts.
G 1/4 Innengewinde ist der europäische Standard für Hydraulikblöcke und Verschraubungen; das Außengewinde G 1/4 mit Dichtkante schraubt direkt in Muffen und Ventilblöcke. Für Anlagen nach US-Norm gibt es 1/4" NPT (kegelig, mit Dichtband) und 7/16"-20 UNF (SAE, mit O-Ring). Das Gehäuse ist um 345° drehbar, so dass Display und M12-Stecker nach dem Einschrauben ausgerichtet werden können. Zubehör: Adapter E30xxx/E40xxx, Messstellen-Schnellverschraubungen und Schutzkappen.
Zwei Ausgänge (OUT1/OUT2) lassen sich als Schließer oder Öffner mit Hysterese- oder Fensterfunktion programmieren; OUT2 kann alternativ als Analogausgang 4…20 mA oder 0…10 V arbeiten. Über IO-Link werden Messwert, Schaltpunkte, Dämpfung und Gerätediagnose digital übertragen – Parameter lassen sich vom Master oder Ersatzgerät automatisch zurückschreiben. Der 4-polige M12-Stecker passt an Standard-Sensorleitungen (EVC), 20…30 V DC, Schutzart IP65/IP67, Genauigkeit ≤ ±0,5 % vom Endwert.
Beide messen −1…10 bar mit IO-Link. PN7094 hat G 1/4 Innengewinde, PN7594 G 1/4 Außengewinde mit Dichtkante. Die 7xx2/7xx3-Nummern sind die NPT- bzw. UNF-Varianten für Anlagen nach US-Norm.
Ja, alle Bereiche, die bei −1 bar beginnen (−1…1, −1…6, −1…10, −1…16 bar), messen Unterdruck bis zum technischen Vakuum und eignen sich für Sauggreifer und Entlüftungsüberwachung.
Nein. Ohne Master arbeitet der PN7 als klassischer Druckschalter mit zwei Schaltausgängen (oder Schaltausgang + Analogsignal). IO-Link ist zusätzlich nutzbar, wenn Sie Messwerte und Parameter digital übertragen wollen.
Ja, alle PN7-Artikel sind Originalprodukte von ifm electronic; Datenblatt, GTIN und Zulassungen stehen auf jeder Produktseite. Die Lieferzeit steht je Artikel auf der Karte.
Wir beschaffen auch Varianten, die noch nicht gelistet sind, und kalkulieren Projektmengen – Antwort in der Regel am selben Werktag.
