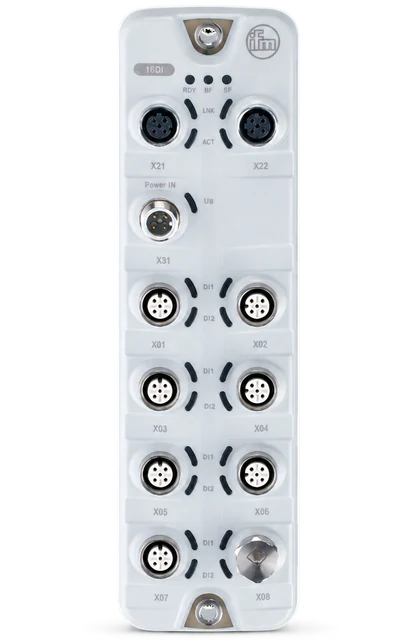

Feldmodule bringen die E/A aus dem Schaltschrank an die Maschine: Standardsensoren und Aktoren werden mit kurzen M12-Leitungen am Modul angeschlossen, das Modul hängt mit einem Kabel am Bus. ifm bietet zwei Wege: AL2 sind IO-Link-Module (Hubs), die 4 bis 16 digitale Ein- und Ausgänge über einen einzigen IO-Link-Port eines Masters wie dem AL1 anbinden – dazu Temperaturmodule und ein PROFIsafe-Modul für sichere Signale. AL4 sind Ethernet-Module, die direkt mit PROFINET, EtherNet/IP, Modbus TCP oder EtherCAT sprechen, mit 16 Eingängen oder 8 Eingängen und 8 Ausgängen, IP67 und als IP69K-Variante. Wählen Sie Modultyp und E/A-Zahl.
Klicken Sie die Werte an – die Liste zeigt sofort die passenden Artikelnummern. Nochmal klicken hebt die Auswahl auf.
Es werden 24 von 64 Artikeln gezeigt – alle 64 anzeigen, mit den Filtern eingrenzen oder die Artikelnummer oben eintippen.
WissenIO-Link-Hub oder Ethernet-Modul, wie Standardsensoren an den Master kommen und was die E/A-Zahl bedeutet.
Ein IO-Link-Modul AL2 kostet weniger und braucht keine eigene Busadresse: Es belegt einen Port am IO-Link-Master und meldet seine Ein- und Ausgänge im Prozessabbild des Masters. Ideal, um an einem Master mit 8 Ports zusätzlich 16 Standardsensoren einzusammeln oder Ventile anzusteuern. Ein Ethernet-Modul AL4 ist ein eigenständiger Busteilnehmer mit zwei Ethernet-Ports (Linientopologie) und eignet sich, wo kein IO-Link-Master in der Nähe ist oder die E/A direkt in der SPS-Projektierung erscheinen sollen. Beide Reihen haben dasselbe Gehäuse (208 × 59 × 38 mm) und M12-Anschlüsse für Sensoren.
Die Eingangsmodule mit 8 oder 16 Eingängen (4 x 2 beziehungsweise 8 x 2) belegen jeden M12-Port doppelt – Pin 4 und Pin 2 – und sammeln zwei Sensoren pro Port, mit Y-Kabeln oder Doppel-Buchsen. Die E/A-Module (zum Beispiel 16/16 parametrierbar) legen pro Pin fest, ob Eingang oder Ausgang; Ausgangsmodule schalten 0,5 bis 2 A pro Kanal für Ventile und Leuchten. Die Ethernet-Module gibt es mit 16 DI oder 8 DI / 8 DO. Für Temperaturfühler Pt100/Pt1000 gibt es das IO-Link-Temperaturmodul mit vier Kanälen, für sichere Signale das PROFIsafe-IO-Link-Modul.
Alle Module sind für die Montage direkt an der Maschine ausgelegt: IP65/IP67, viele Typen mit IP69K bei Betrieb mit Edelstahl-Verschlusskappen auf unbenutzten Ports – nötig für Hochdruckreinigung in der Lebensmittelindustrie. Die Versorgung kommt über M12 L-codiert (Powerkabel aus der EVC-Reihe), Sensorik und Aktorik über A-codierte M12-Buchsen. Die Module werden mit zwei Schrauben am Profil befestigt; unbenutzte Ports immer mit Kappen verschließen, sonst verliert das Modul die Schutzart.
Ja, ein IO-Link-Modul arbeitet nur am Port eines Masters (zum Beispiel AL1). Ohne Master wählen Sie ein Ethernet-Modul AL4, das direkt mit der SPS spricht.
16 Standardsensoren mit 3-Leiter-Anschluss über 8 M12-Ports mit Doppelbelegung (Y-Kabel) – oder 8 Sensoren bei Einfachbelegung.
Nein. IO-Link-fähige ifm-Sensoren arbeiten ohne Master als normaler Schaltsensor (SIO-Modus). Erst mit einem IO-Link-Master wie dem AL1 lassen sich Parameter, Diagnose und Prozesswerte digital nutzen.
